Dessine des ellipses et des vecteurs depuis un fichier « .csv »

Description : génère des ellipses et des vecteurs depuis un fichier séparé par des « ; »

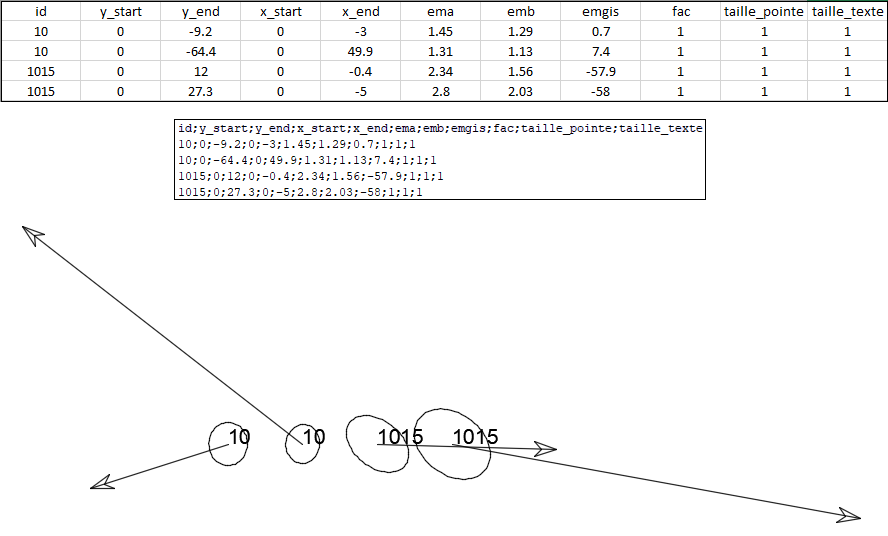

Fichier d’entrée : Fichier csv. Exemple : fichier_base

Fichier de sortie : Fichier dwg

Variables :

id : identifiant du point
y_start y_end x_start x_end : coordonnée des vecteurs
ema: grand axe de l’ellipse
emb: petit axe de l’ellipse
emgis: rotation en gon de l’ellipse
fac: facteur d’échelle pour l’agrandissement ou le rétrécissement de l’ellipse
taille_pointe: grandeur de la pointe du vecteur
taille_texte: hauteur de l’identifiant du point

Remarque: les vecteurs sont automatiquement décalés en fonction de la distance entre vecteurs spécifiées plus bas.

Cliquez sur le lien ci-dessous pour accéder à la transformation:

Création ellipse + vecteur

<!–
