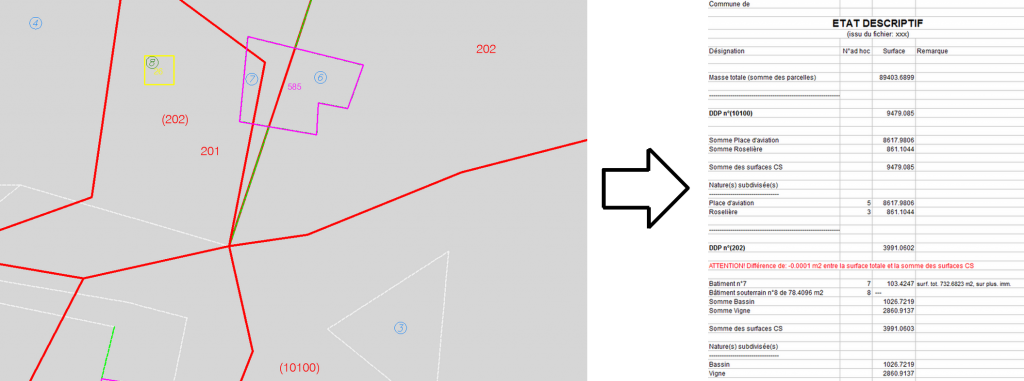

Etablissement d’état descriptif de parcelles sur la base d’un dwg

Description :

Le fichier doit être structuré comme un Geobat+:

• les objets doivent être trié dans les bonnes couches
• le périmètre des surfaces de la couverture du sol en enclave doit être doublé (exemple: lorsqu’un bâtiment est entouré de jardin, il y a un périmètre pour le bâtiment et un autre pour le jardin)
• pour les parcelles et la couverture du sol, le contour doit être une polyligne fermée
• pour les bâtiments et les parcelles, le numéro doit être à l’intérieur de la surface (reprise du numéro dans la description de la surface), même principe pour les n°ad hoc (couche « AD-HOC »)
• Les objets qui contiennent des arcs doivent être des polylignes fermées
• Lorsque deux numéros ad hoc sont dans une même surface et que l’un concerne une surface CS et l’autre une surface OD, il faut changer la couleur de celui concernant l’OD. Ce changement permet d’attribuer le bon numéro à la bonne surface.

Fichier d’entrée : Fichier dwg

Fichier de sortie : Fichier zip

Variable : aucune

Cliquez sur le lien ci-dessous pour accéder à la transformation:

Etat descriptif +
