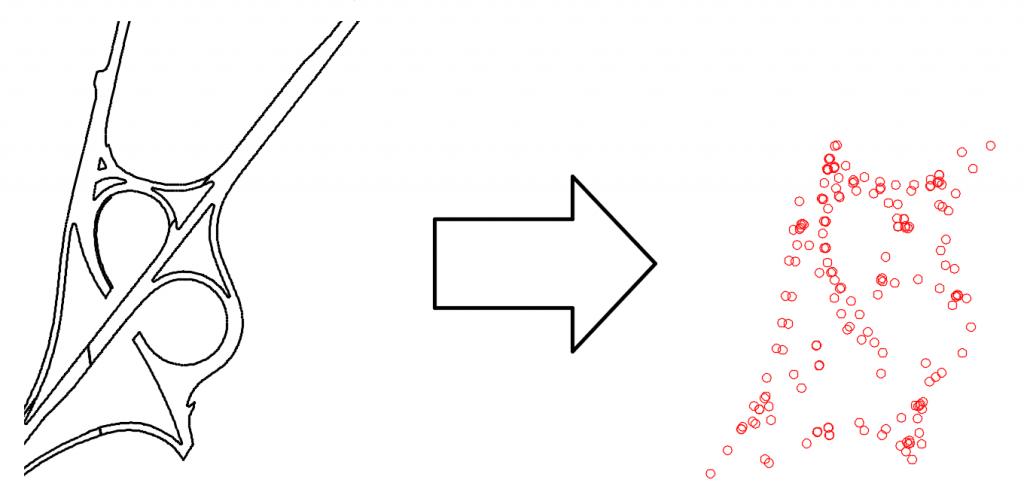

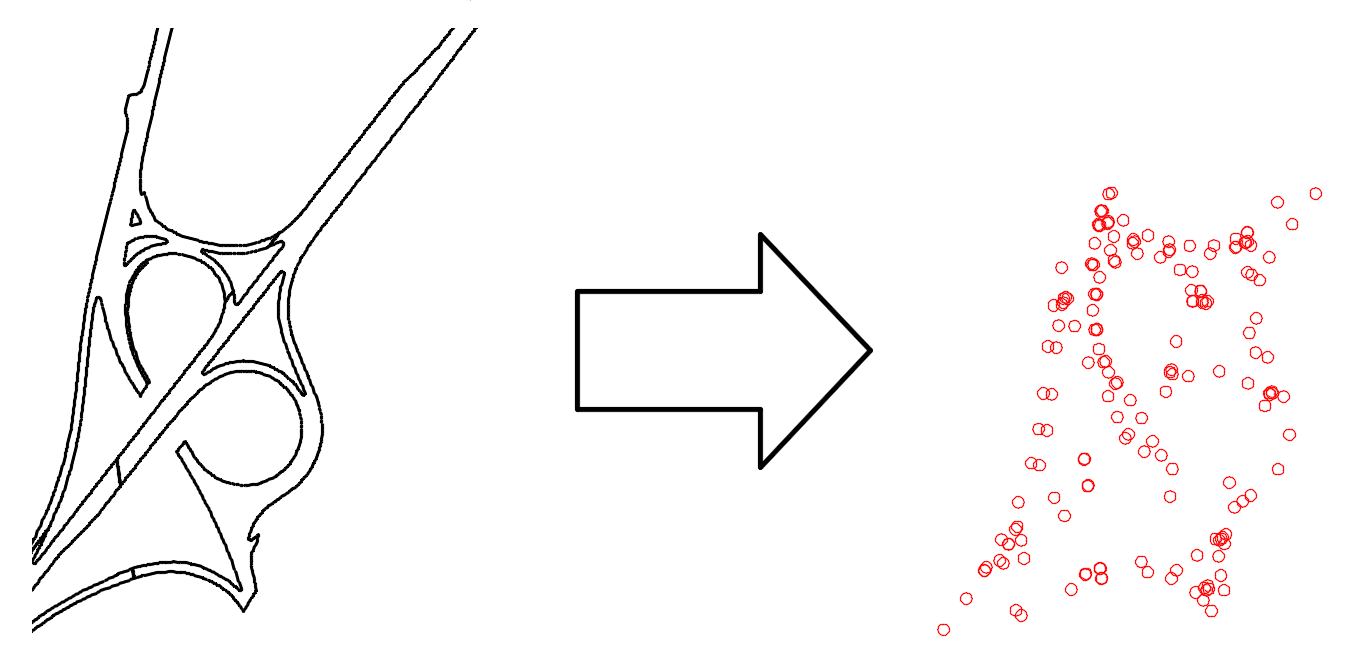

Création d’un cercle sur chaque sommet de lignes

Description : Décompose les polylignes en lignes et en arcs, afin de créer un cercle à chaque extrémité. Les cercles sont écrits dans la couche 00_cercle_sommet_segment. Si cette couche contient déjà des cercles, une correspondance est effectuée. En cas de double cercle, seuls les cercles déjà présents dans le fichier dwg sont conservés. Un test est également effectué avec les couches PT_Symbole et TE_Symbole.

Fichier d’entrée : Fichier dwg

Fichier de sortie : Fichier dwg

Variable : Le choix de la couleur se fait selon la palette DAO. Le nom de la couche à indiquer ne doit pas comporter d’accent et d’espace.

Cliquez sur le lien ci-dessous pour accéder à la transformation:

Lignes -> Cercles
